• une fosse septique d'un volume de 5m³ (dimensionnée pour 5 chambres/7 pièces!). Doit être déposée en dehors des passages de véhicules/stationnement

• Un agrandissement du bac à graisse à un volume de 200L. Il est précisé que le bac à graisse devant la chambre de gagou est trop petit (et inutilisé à ma connaissance), et qu'on peut supprimer celui présent au sous-sol (qui est celui qu'on utilise). A-t-on plus de 10m avant la fosse toutes eaux prévue ?
  • le volume de 200L est vrai si on y fait passer les eaux de cuisine. Si toutes les eaux y passent, il faut qu'il fasse 500L

• il faut retirer les équipements actuels, les combler, ou les nettoyer si on prévoit de les utiliser (principalement le puits perdu devant l'entrée du garage)

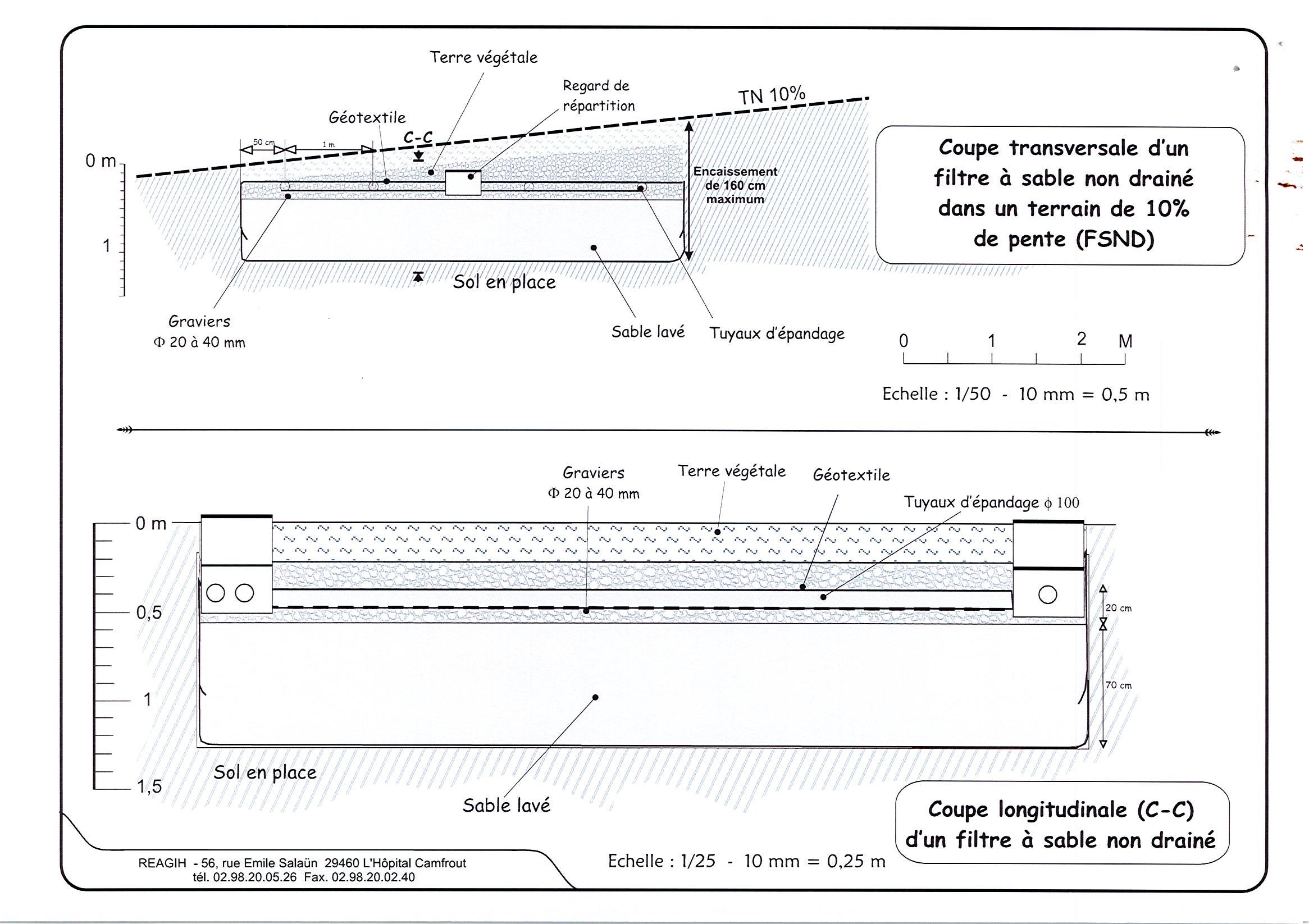

• réaliser un filtre à sable de 35m² vers l'étendoir à linge un peu au dessous du champs d’épandage existant:
  • il faut prévoir une minipelle pour creuser ces 35m², sur une profondeur de 1m10 à 1m60 dans sa partie haute. le remblai généré pourrai faire jusqu'à 70m³ (il faudra bien le mettre quelque part, 40m³ est plus probable)

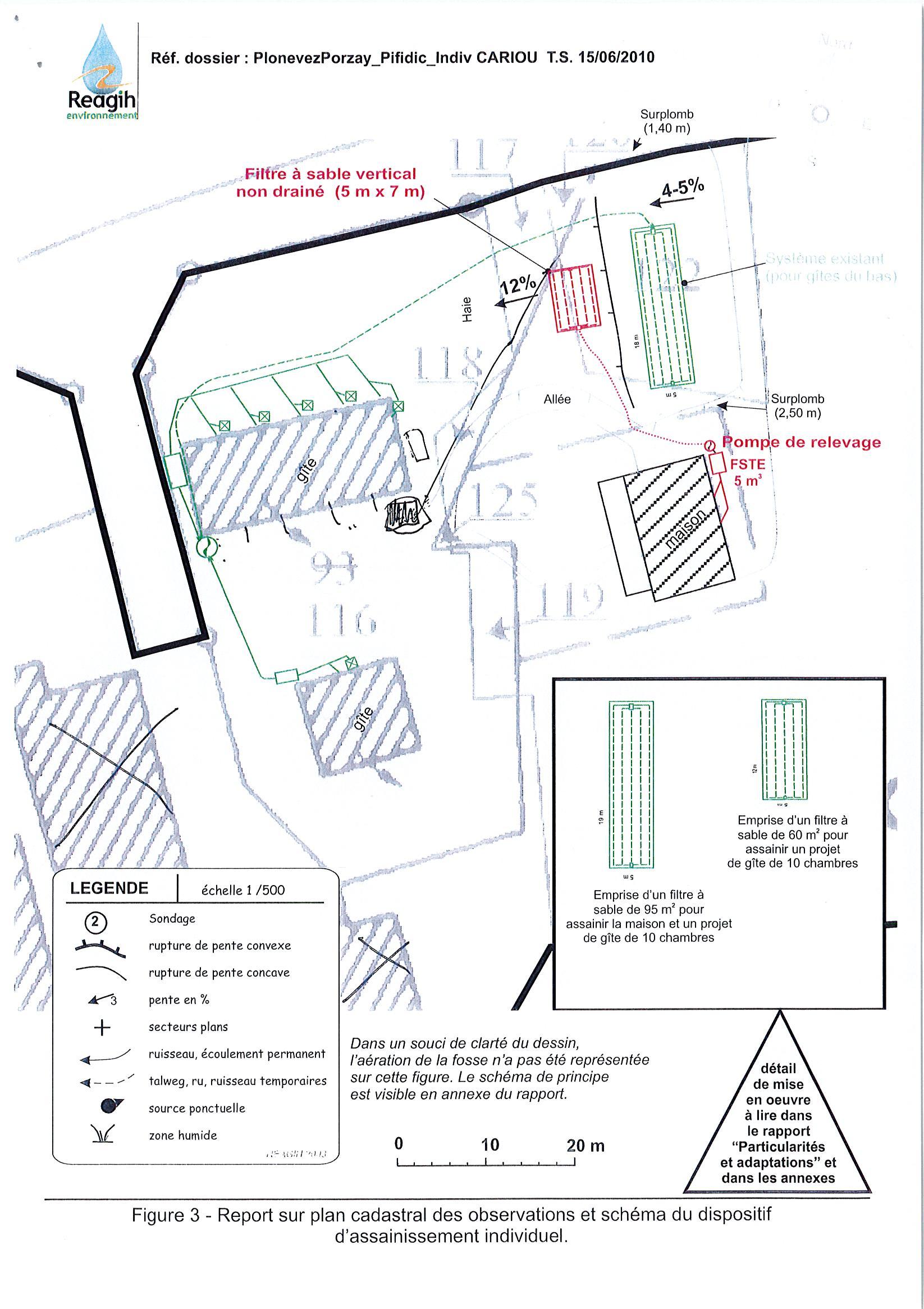

  • Il faudra bien faire attention à l'arrivée du relevage de la volière qui doit passer dans la partie nord selon le plan (j'ai cependant quelques doutes suite aux explorations qu'on avait fait avec Florent, il est possible que l'arrivée soit au sud)
  • il faut 70cm de sable sous le gravier sous les drains
  • il faut 10cm de gravier sous drain en 10/40, plus une partie à mettre au dessus (non précisé, 20cm selon le plan ?), ce qui fait environ 11m³
  • 5 drains de 7 mètres de long et de 10cm (100mm) de diamètre (prévoir une pente de 5%, du sud vers le nord). Ils seront espacés de 1m.
  • un regard de répartition doit alimenter ces 5 drains
  • Une conduite qui emmène l'eau de la pompe de relevage vers le filtre à sable
  • il faut environ 25m³ de sable (conforme au fuseau granulométrique DTU)
  • il faut un talus en terre végétale dans sa partie avale. on peut réutiliser une partie de la terre qu'on a sorti
  • après passage de la SPANC, il faudra donc recouvrir de graviers, puis de terre végétale qui pourra être celle qu'on a sorti pour le trou, mais qu'on aura débarrassée de ses cailloux, sur une épaisseur de max 20cm.

• poste de relevage
  • le volume de la bache doit être au plus de 1/8 de la consommation journalière, elle doit être ventilée
  • son regard peut être retiré complètement
  • sa sortie est munie d'un clapet anti-retour (vu qu'on balance de l'eau au dessus)
  • dans la partie haute du relevage, il faut un regard tranquilisateur, a placer avant le regard de répartition

• eaux pluviales (toit): elles peuvent être jetées dans un puits d'infiltration à au moins 10m du dispositif de traitement (et au mieux en aval)
• dans les notes
  • il faut un extracteur en sorti de fosse de diamètre 100mm, qui remonte au dessus du faitage de la maison. le plan indique qu'un schéma de l'aération de la fosse est disponible en annexe mais je ne le trouve pas
  • le sable et les graviers doivent être lavés: graviers “sans fines”, et sable de type sable siliceux lavé
  • Il faut prévenir la SPANC au moins 7 jours avant de commencer les travaux
  • coûts de la spanc: https://www.ccpcp.bzh/wp-content/uploads/2022/02/N%C2%B02021-224-Tarifs-Spanc-2022.pdf
• divers (lecture 64-1)
  • coéfficient de perméabilité = 30 (sablo-limoneux)
  • la norme dit que le bac à graisse n'est “pas utile de manière générale, sauf besoin particulier”. Plus particulièrement, le bac à graisse est destiné à éviter le colmatage des conduites, et la norme demande une pente de 2% pour éviter ça, avec une distance de moins de 10m
  • l'épaulement pourrait devoir être impérméabilisé
  • tous les matériaux doivent correspondre à la norme 64-1, p1, p2
  • on peut avoir besoin de lester le poste de relevage s'il pouvait être inondé
  • on devrait pouvoir relier le poste de relevage à l'aération de la fosse sceptique
  • poste de relevage: elec conforme (NF C-15-100)
  • la norme demande qu'on sépare terre végétale et sous sol profond (afin de pouvoir reposer la terre végétale)
  • l'ouvrage ne doit pas toucher le bord de fouille
  • Les raccordements doivent être souples (déformés lors du recouvrement)
  • La fosse doit être posée sur une dalle de 10cm de sable ou sable mélangé à du ciment: 200kg de ciment par m³ de sable
  • il faut remplir la fosse d'eau lorsqu'on comble ses bords (symétriquement dit la norme)
  • fosse: entrée d'air et sortie d'air, distantes d'au moins 1m
  • entrée d'air: au dessus de l'habitation
  • extraction: 40cm au dessus du faîtage. pas de coude de plus de 45°
  • canalisations qui évitent les fuites: about femelle vers l'amont (quoi ?)

Copie DTU

• liste de matos à choper:
  • bac à graisse 200L 250€
  • fosse sceptique 5m³ 1600 €
  • 11m³ de gravier sans fines diamètre 10/40
  • 25m³ de sable siliceux lavé
  • 5 drains de 7 mètres de long diamètre 100mm 150 €
  •  2 coudes, 3 T pour la répartition
  • le tubage de la pompe de relevage au filtre à sable (25m ? avec un coude ?)
  • le tubage pour l'arrivée au bac à graisse, puis l'arrivée de le fosse, puis l'arrivée au poste de relevage
  • une bache pour le relevage, volume à définir (1m³ ?), avec un regard qu'on peut retirer complètement
  • un clapet anti retour pour la bache (sans doute déjà présente ?)
  • prévoir de quoi faire un regard tranquilisateur (une mini cuve ?) à coté de l'épandage
  • une pompe pour le poste de relevage (puissance ?)
  • le tubage pour l'arrivée d'air de la fosse (à au moins 1m de la sortie)
  • le tubage pour la sortie de gaz de la fosse et du poste de relevage (ça doit monter 40cm au dessus du faîtage)
